使用 ClickStack 监控 Kafka 指标

TL;DR

本指南介绍如何使用 OpenTelemetry JMX Metric Gatherer 搭配 ClickStack 来监控 Apache Kafka 性能指标。您将了解如何：

在 Kafka broker 上启用 JMX，并配置 JMX Metric Gatherer
通过 OTLP 将 Kafka 指标发送到 ClickStack
使用预构建的仪表板可视化 Kafka 性能（broker 吞吐量、consumer 消费滞后、partition 健康状况、请求延迟）

如果希望在为生产环境 Kafka 集群配置之前先测试集成效果，可以使用包含示例指标的演示数据集。

预计耗时：10–15 分钟

集成现有 Kafka 部署

通过运行 OpenTelemetry JMX Metric Gatherer 容器以收集指标，并通过 OTLP 将其发送到 ClickStack，从而监控现有的 Kafka 部署。

如果希望在不修改现有环境的情况下优先测试此集成，请跳转到演示数据集章节。

先决条件

正在运行的 ClickStack 实例
已启用 JMX 的现有 Kafka 部署（版本 2.0 或更高）
ClickStack 与 Kafka 之间的网络连通（JMX 端口 9999，Kafka 端口 9092）
OpenTelemetry JMX Metric Gatherer JAR 包（下载方法见下文）

获取 ClickStack API 密钥

JMX Metric Gatherer 向 ClickStack 的 OTLP 端点发送数据,该端点需要进行身份验证。

通过你的 ClickStack 地址打开 HyperDX（例如 http://localhost:8080）
如有需要，创建账号或登录

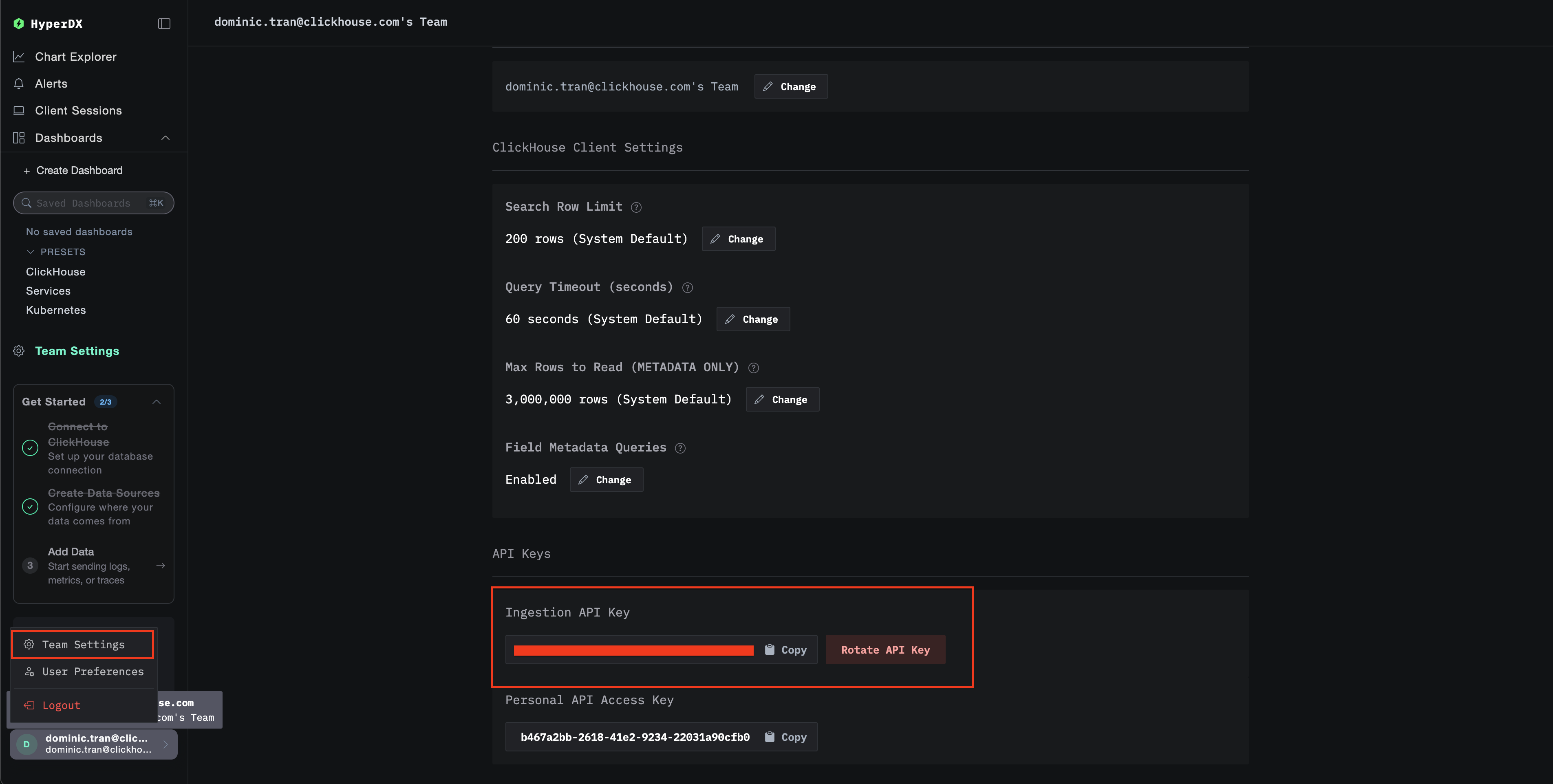

前往 Team Settings → API Keys
复制你的 摄取 API key

将其设置为环境变量：

export CLICKSTACK_API_KEY=your-api-key-here

下载 OpenTelemetry JMX 指标收集器

下载 JMX Metric Gatherer JAR 文件:

curl -L -o opentelemetry-jmx-metrics.jar \
  https://github.com/open-telemetry/opentelemetry-java-contrib/releases/download/v1.32.0/opentelemetry-jmx-metrics.jar

验证 Kafka JMX 已启用

确保在 Kafka 代理上启用 JMX。对于 Docker 部署：

services:
  kafka:
    image: confluentinc/cp-kafka:latest
    environment:
      JMX_PORT: 9999
      KAFKA_JMX_HOSTNAME: kafka
      # ... 其他 Kafka 配置
    ports:
      - "9092:9092"
      - "9999:9999"

对于非 Docker 部署,请在 Kafka 启动时设置这些参数:

export JMX_PORT=9999

验证 JMX 是否可访问：

netstat -an | grep 9999

使用 Docker Compose 部署 JMX 指标采集器

此示例展示了包含 Kafka、JMX 指标收集器和 ClickStack 的完整配置。请根据您现有的部署调整服务名称和端点：

services:
  clickstack:
    image: docker.hyperdx.io/hyperdx/hyperdx-all-in-one:latest
    ports:
      - "8080:8080"
      - "4317:4317"
      - "4318:4318"
    networks:
      - monitoring

  kafka:
    image: confluentinc/cp-kafka:latest
    hostname: kafka
    container_name: kafka
    environment:
      KAFKA_NODE_ID: 1
      KAFKA_LISTENER_SECURITY_PROTOCOL_MAP: 'CONTROLLER:PLAINTEXT,PLAINTEXT:PLAINTEXT'
      KAFKA_ADVERTISED_LISTENERS: 'PLAINTEXT://kafka:9092'
      KAFKA_PROCESS_ROLES: 'broker,controller'
      KAFKA_CONTROLLER_QUORUM_VOTERS: '1@kafka:29093'
      KAFKA_LISTENERS: 'PLAINTEXT://kafka:9092,CONTROLLER://kafka:29093'
      KAFKA_CONTROLLER_LISTENER_NAMES: 'CONTROLLER'
      KAFKA_LOG_DIRS: '/tmp/kraft-combined-logs'
      KAFKA_OFFSETS_TOPIC_REPLICATION_FACTOR: 1
      KAFKA_TRANSACTION_STATE_LOG_REPLICATION_FACTOR: 1
      KAFKA_TRANSACTION_STATE_LOG_MIN_ISR: 1
      CLUSTER_ID: 'MkU3OEVBNTcwNTJENDM2Qk'
      JMX_PORT: 9999
      KAFKA_JMX_HOSTNAME: kafka
      KAFKA_JMX_OPTS: '-Dcom.sun.management.jmxremote -Dcom.sun.management.jmxremote.authenticate=false -Dcom.sun.management.jmxremote.ssl=false -Djava.rmi.server.hostname=kafka -Dcom.sun.management.jmxremote.rmi.port=9999'
    ports:
      - "9092:9092"
      - "9999:9999"
    networks:
      - monitoring

  kafka-jmx-exporter:
    image: eclipse-temurin:11-jre
    depends_on:
      - kafka
      - clickstack
    environment:
      - CLICKSTACK_API_KEY=${CLICKSTACK_API_KEY}
    volumes:
      - ./opentelemetry-jmx-metrics.jar:/app/opentelemetry-jmx-metrics.jar
    command: >
      sh -c "java
      -Dotel.jmx.service.url=service:jmx:rmi:///jndi/rmi://kafka:9999/jmxrmi
      -Dotel.jmx.target.system=kafka
      -Dotel.metrics.exporter=otlp
      -Dotel.exporter.otlp.protocol=http/protobuf
      -Dotel.exporter.otlp.endpoint=http://clickstack:4318
      -Dotel.exporter.otlp.headers=authorization=\${CLICKSTACK_API_KEY}
      -Dotel.resource.attributes=service.name=kafka,kafka.broker.id=broker-0
      -Dotel.jmx.interval.milliseconds=10000
      -jar /app/opentelemetry-jmx-metrics.jar"
    networks:
      - monitoring

networks:
  monitoring:
    driver: bridge

关键配置参数：

service:jmx:rmi:///jndi/rmi://kafka:9999/jmxrmi - JMX 连接 URL（使用 Kafka 的主机名）
otel.jmx.target.system=kafka - 启用 Kafka 特定指标
http://clickstack:4318 - OTLP HTTP 端点（使用您的 ClickStack 主机名）
authorization=\${CLICKSTACK_API_KEY} - 用于身份验证的 API 密钥（必需）
service.name=kafka,kafka.broker.id=broker-0 - 资源属性，用于过滤
10000 - 以毫秒为单位的采集间隔（10 秒）

在 HyperDX 中验证指标

转到 Chart Explorer
搜索 kafka.message.count 或 kafka.partition.count
指标应每 10 秒出现一次

需要验证的关键指标：

kafka.message.count - 处理的消息总数
kafka.partition.count - 分区总数
kafka.partition.under_replicated - 在健康的集群中该值应为 0
kafka.network.io - 网络吞吐量
kafka.request.time.* - 请求延迟百分位

生成活动并填充更多指标：

# 创建测试主题
docker exec kafka bash -c "unset JMX_PORT && kafka-topics --create --topic test-topic --bootstrap-server kafka:9092 --partitions 3 --replication-factor 1"

# 发送测试消息
echo -e "Message 1\nMessage 2\nMessage 3" | docker exec -i kafka bash -c "unset JMX_PORT && kafka-console-producer --topic test-topic --bootstrap-server kafka:9092"

注意

在 Kafka 容器内运行 Kafka 客户端命令(kafka-topics、kafka-console-producer 等)时,需在命令前添加 unset JMX_PORT && 前缀以防止 JMX 端口冲突。

演示数据集

对于希望在配置生产系统之前先测试 Kafka 指标集成的用户，我们提供了一个预生成的数据集，其中包含具有逼真变化模式的 Kafka 指标。

下载示例指标数据集

下载预生成的指标文件（包含 29 小时的 Kafka 指标，具有逼真的变化模式）：

# 下载 gauge 指标（分区数量、队列大小、延迟、consumer lag）
curl -O https://datasets-documentation.s3.eu-west-3.amazonaws.com/clickstack-integrations/kafka/kafka-metrics-gauge.csv

# 下载 sum 指标（消息速率、字节速率、请求数量）
curl -O https://datasets-documentation.s3.eu-west-3.amazonaws.com/clickstack-integrations/kafka/kafka-metrics-sum.csv

该数据集包含单 Broker 的电商 Kafka 集群的逼真指标模式：

06:00-08:00：早晨高峰 - 从夜间基线开始的流量陡增
10:00-10:15：闪购活动 - 流量剧增至正常水平的 3.5 倍
11:30：部署事件 - consumer lag 激增 12 倍，并出现副本不足的分区
14:00-15:30：购物高峰期 - 流量持续维持在基线的 2.8 倍
17:00-17:30：下班后高峰 - 第二次流量峰值
18:45：消费者再平衡 - 再平衡期间 consumer lag 激增 6 倍
20:00-22:00：夜间回落 - 流量急剧下降回到夜间水平

启动 ClickStack

启动一个 ClickStack 实例：

docker run -d --name clickstack-demo \
  -p 8080:8080 -p 4317:4317 -p 4318:4318 \
  docker.hyperdx.io/hyperdx/hyperdx-all-in-one:latest

将指标加载到 ClickStack 中

将指标直接加载到 ClickHouse：

# 加载 gauge 指标（分区数量、队列大小、延迟、consumer lag）
cat kafka-metrics-gauge.csv | docker exec -i clickstack-demo \
  clickhouse-client --query "INSERT INTO otel_metrics_gauge FORMAT CSVWithNames"

# 加载 sum 指标（消息速率、字节速率、请求数量）
cat kafka-metrics-sum.csv | docker exec -i clickstack-demo \
  clickhouse-client --query "INSERT INTO otel_metrics_sum FORMAT CSVWithNames"

在 HyperDX 中验证指标

加载完成后，查看指标的最快方式是通过预先构建好的仪表板。

前往 Dashboards and visualization 部分，导入仪表板并一次性查看所有 Kafka 指标。

Timezone Display

HyperDX 会以浏览器本地时区显示时间戳。演示数据时间范围为 2025-11-05 16:00:00 - 2025-11-06 16:00:00 (UTC)。请将时间范围设置为 2025-11-04 16:00:00 - 2025-11-07 16:00:00，以确保无论您身处何地都能看到演示指标。确认看到指标后，可以将时间范围缩小到 24 小时，以获得更清晰的可视化效果。

仪表盘与可视化

为了帮助你开始使用 ClickStack 监控 Kafka，我们提供了 Kafka 指标的关键可视化图表。

下载仪表盘配置

导入预构建的仪表盘

打开 HyperDX 并导航到 Dashboards 页面

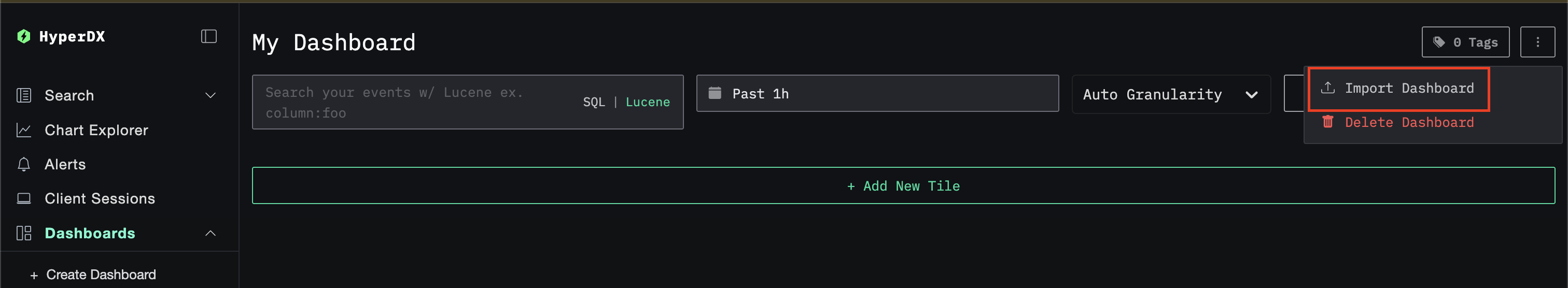

点击右上角省略号下的 Import Dashboard

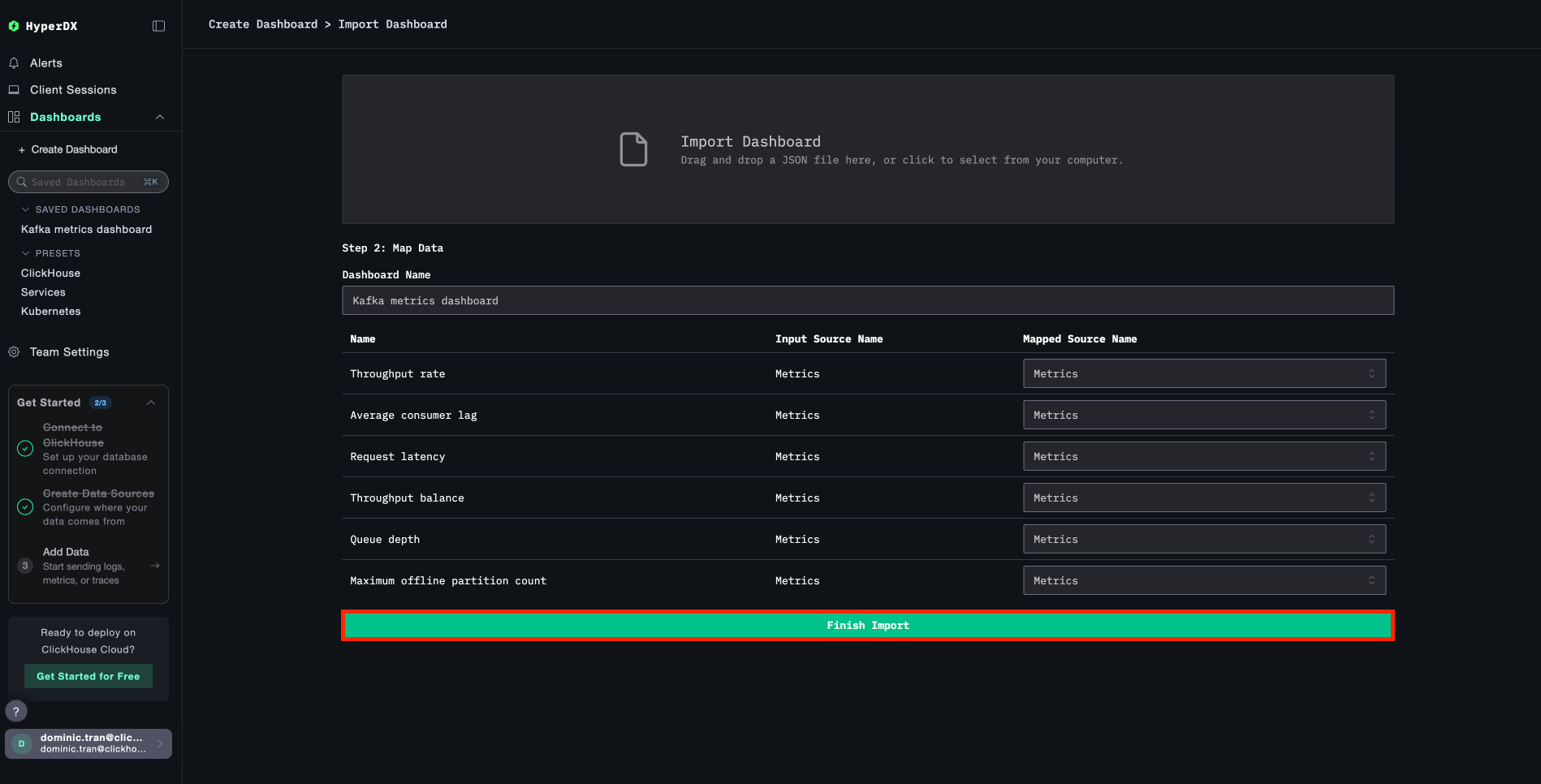

上传 kafka-metrics-dashboard.json 文件并点击 Finish Import

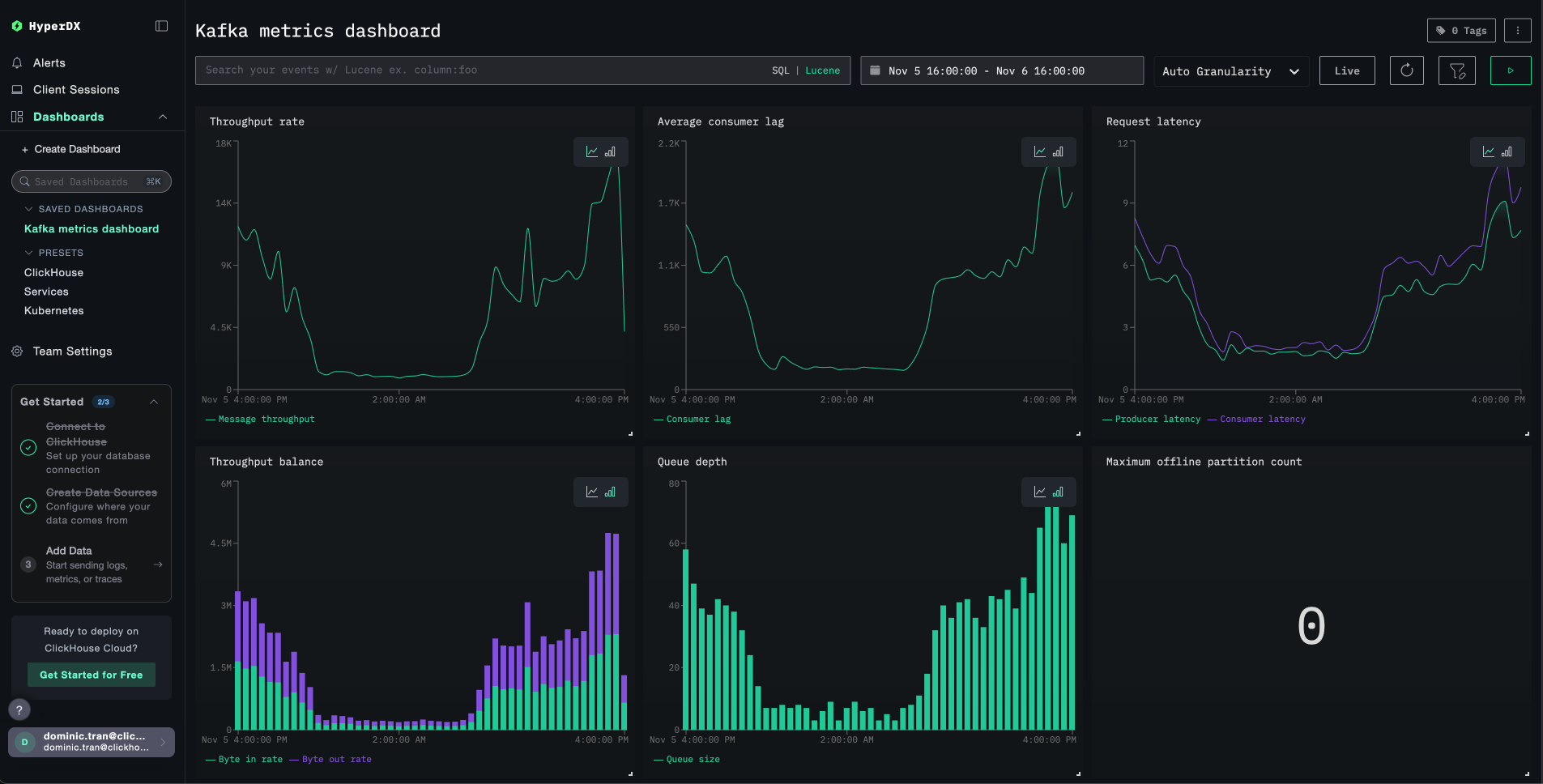

查看仪表盘

仪表盘会被创建好，并预先配置好所有可视化组件：

注意

对于演示数据集，将时间范围设置为 2025-11-05 16:00:00 - 2025-11-06 16:00:00 (UTC)（可根据本地时区进行调整）。导入的仪表盘默认不会指定时间范围。

问题排查

在 HyperDX 中未看到指标

确认已设置 API 密钥并将其传递给容器：

# 检查环境变量
echo $CLICKSTACK_API_KEY

# 验证容器内是否存在该变量
docker exec <jmx-exporter-container> env | grep CLICKSTACK_API_KEY

如果未设置，请设置后重新启动：

export CLICKSTACK_API_KEY=your-api-key-here
docker compose up -d kafka-jmx-exporter

确认指标是否已写入 ClickHouse：

docker exec <clickstack-container> clickhouse-client --query "
SELECT DISTINCT MetricName
FROM otel_metrics_sum
WHERE ServiceName = 'kafka'
LIMIT 10
"

如果未看到任何结果，请检查 JMX exporter 日志：

docker compose logs kafka-jmx-exporter | grep -i "error\|connection" | tail -10

产生 Kafka 活动以填充指标数据：

# 创建测试主题
docker exec kafka bash -c "unset JMX_PORT && kafka-topics --create --topic test-topic --bootstrap-server kafka:9092 --partitions 3 --replication-factor 1"

# 发送测试消息
echo -e "Message 1\nMessage 2\nMessage 3" | docker exec -i kafka bash -c "unset JMX_PORT && kafka-console-producer --topic test-topic --bootstrap-server kafka:9092"

身份验证错误

如果您看到 Authorization failed 或 401 Unauthorized：

在 HyperDX 界面中确认 API key 是否正确（Settings → API Keys → 摄取 API key）
重新导出并重启：

export CLICKSTACK_API_KEY=your-correct-api-key
docker compose down
docker compose up -d

使用 Kafka 客户端命令时端口冲突

在 Kafka 容器内运行 Kafka 命令时，你可能会看到：

错误：端口已被占用：9999

在所有命令前加上 unset JMX_PORT && 前缀：

docker exec kafka bash -c "unset JMX_PORT && kafka-topics --list --bootstrap-server kafka:9092"

网络连接问题

如果 JMX 导出器的日志显示 Connection refused：

请确保所有容器都在同一个 Docker 网络中：

docker compose ps
docker network inspect <网络名称>

测试连接：

# 从 JMX 导出器到 ClickStack
docker exec <jmx-exporter-container> sh -c "timeout 2 bash -c 'cat < /dev/null > /dev/tcp/clickstack/4318' && echo 'Connected' || echo 'Failed'"

进入生产环境

本指南将指标直接从 JMX Metric Gatherer 发送到 ClickStack 的 OTLP 端点，这种方式适用于测试和小规模部署。

在生产环境中，请部署你自己的 OpenTelemetry Collector 作为代理，从 JMX Exporter 接收指标并转发到 ClickStack。这样可以实现批量处理、更高的弹性以及集中化的配置管理。

有关生产部署模式和 Collector 配置示例，请参阅使用 OpenTelemetry 进行摄取。
