理解使用分析器的查询执行
ClickHouse 对查询的处理速度非常快，但查询的执行并不是一个简单的故事。让我们尝试理解一个 SELECT 查询是如何执行的。为了说明这一点，让我们在 ClickHouse 中的一个表中添加一些数据：
CREATE TABLE session_events(
clientId UUID,
sessionId UUID,
pageId UUID,
timestamp DateTime,
type String
) ORDER BY (timestamp);
INSERT INTO session_events SELECT * FROM generateRandom('clientId UUID,
sessionId UUID,
pageId UUID,
timestamp DateTime,
type Enum(\'type1\', \'type2\')', 1, 10, 2) LIMIT 1000;

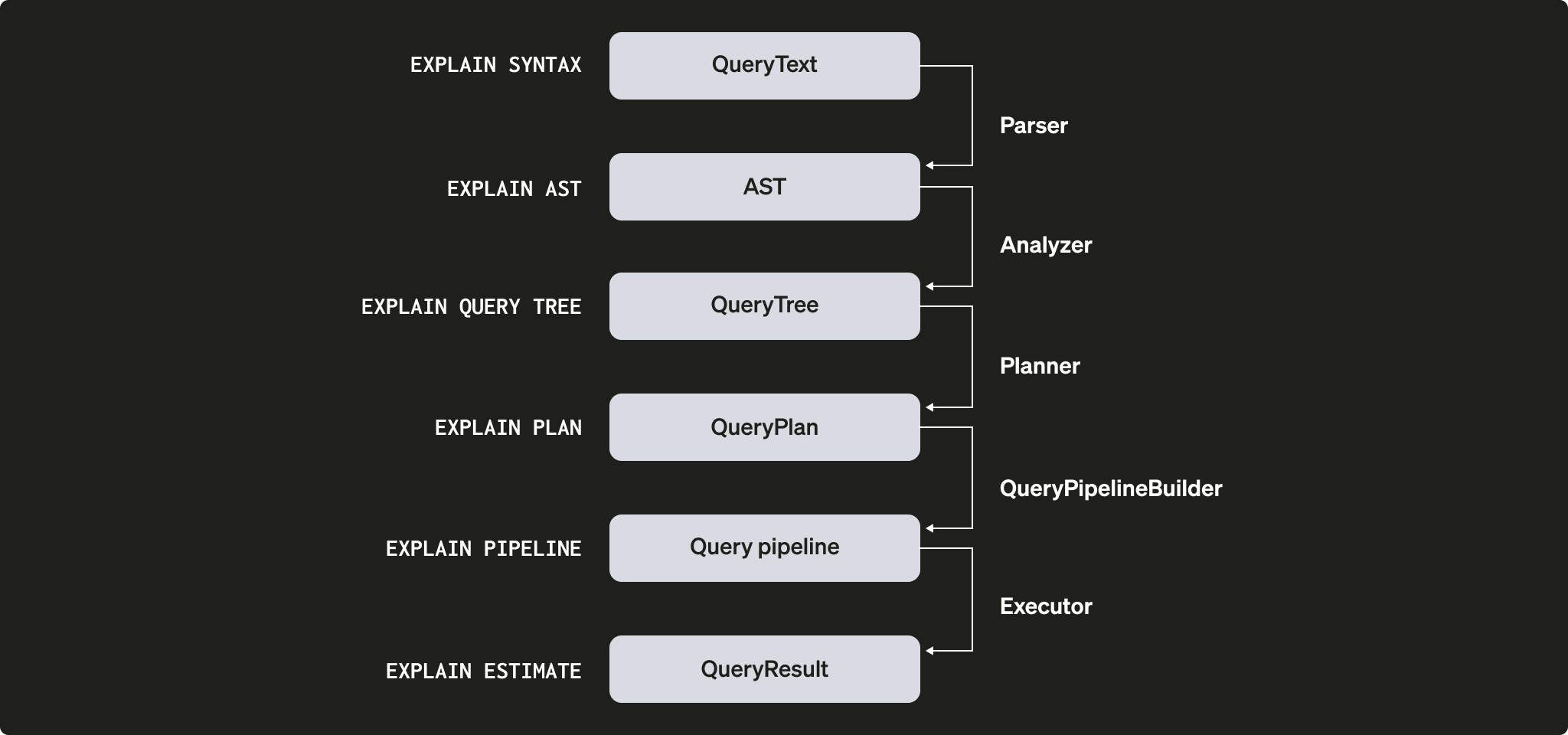

现在我们在 ClickHouse 中有了一些数据，我们想运行一些查询并理解它们的执行。查询的执行被分解为多个步骤。每个查询执行的步骤都可以通过相应的 EXPLAIN 查询进行分析和排查。这些步骤在下面的图表中总结：
让我们观察查询执行过程中每个实体的动作。我们将进行几个查询，然后使用 EXPLAIN 语句检查它们。
解析器
解析器的目标是将查询文本转换为 AST（抽象语法树）。这个步骤可以使用 EXPLAIN AST 可视化：
EXPLAIN AST SELECT min(timestamp), max(timestamp) FROM session_events;
┌─explain────────────────────────────────────────────┐
│ SelectWithUnionQuery (children 1) │
│ ExpressionList (children 1) │
│ SelectQuery (children 2) │
│ ExpressionList (children 2) │
│ Function min (alias minimum_date) (children 1) │
│ ExpressionList (children 1) │
│ Identifier timestamp │
│ Function max (alias maximum_date) (children 1) │
│ ExpressionList (children 1) │
│ Identifier timestamp │
│ TablesInSelectQuery (children 1) │
│ TablesInSelectQueryElement (children 1) │
│ TableExpression (children 1) │
│ TableIdentifier session_events │
└────────────────────────────────────────────────────┘

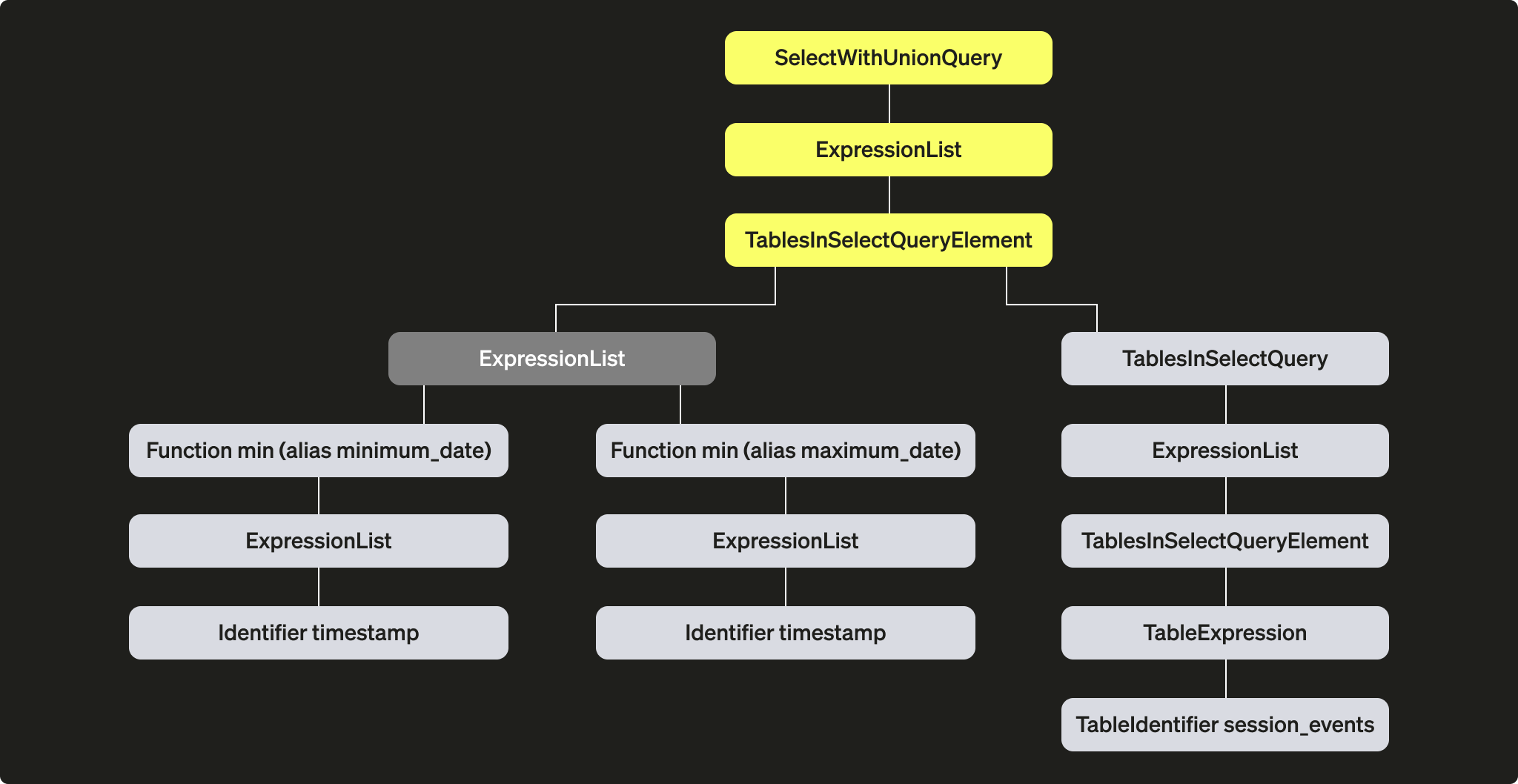

输出是一个抽象语法树，可以如下所示可视化：
每个节点都有相应的子节点，整体树结构表示查询的整体结构。这是一个逻辑结构，用于帮助处理查询。从最终用户的角度来看（除非对查询执行感兴趣），它并不是非常有用；这个工具主要由开发者使用。
分析器
ClickHouse 目前有两种架构供分析器使用。你可以通过设置 enable_analyzer=0 来使用旧架构。默认情况下启用新架构。我们将在这里仅描述新架构，因为旧架构将在新分析器普遍可用后被弃用。
备注
新架构应为我们提供更好的框架，以提高 ClickHouse 的性能。然而，由于它是查询处理步骤的一个基本组成部分，它也可能对某些查询产生负面影响，并且存在已知的不兼容性。你可以通过在查询或用户级别更改 enable_analyzer 设置来恢复到旧分析器。
分析器是查询执行的重要步骤。它接收 AST 并将其转换为查询树。与 AST 相比，查询树的主要好处在于许多组件将被解析，例如存储实例。我们还知道从哪个表读取，别名也被解析，树知道所使用的不同数据类型。拥有所有这些好处后，分析器可以应用优化。这些优化的工作方式是通过“传递”。每个传递将寻找不同的优化。你可以在这里看到所有的传递，让我们用之前的查询看看实际效果：
EXPLAIN QUERY TREE passes=0 SELECT min(timestamp) AS minimum_date, max(timestamp) AS maximum_date FROM session_events SETTINGS allow_experimental_analyzer=1;
┌─explain────────────────────────────────────────────────────────────────────────────────┐
│ QUERY id: 0 │
│ PROJECTION │
│ LIST id: 1, nodes: 2 │
│ FUNCTION id: 2, alias: minimum_date, function_name: min, function_type: ordinary │
│ ARGUMENTS │
│ LIST id: 3, nodes: 1 │
│ IDENTIFIER id: 4, identifier: timestamp │
│ FUNCTION id: 5, alias: maximum_date, function_name: max, function_type: ordinary │
│ ARGUMENTS │
│ LIST id: 6, nodes: 1 │
│ IDENTIFIER id: 7, identifier: timestamp │
│ JOIN TREE │
│ IDENTIFIER id: 8, identifier: session_events │
│ SETTINGS allow_experimental_analyzer=1 │
└────────────────────────────────────────────────────────────────────────────────────────┘
EXPLAIN QUERY TREE passes=20 SELECT min(timestamp) AS minimum_date, max(timestamp) AS maximum_date FROM session_events SETTINGS allow_experimental_analyzer=1;
┌─explain───────────────────────────────────────────────────────────────────────────────────┐
│ QUERY id: 0 │
│ PROJECTION COLUMNS │
│ minimum_date DateTime │
│ maximum_date DateTime │
│ PROJECTION │
│ LIST id: 1, nodes: 2 │
│ FUNCTION id: 2, function_name: min, function_type: aggregate, result_type: DateTime │
│ ARGUMENTS │
│ LIST id: 3, nodes: 1 │
│ COLUMN id: 4, column_name: timestamp, result_type: DateTime, source_id: 5 │
│ FUNCTION id: 6, function_name: max, function_type: aggregate, result_type: DateTime │
│ ARGUMENTS │
│ LIST id: 7, nodes: 1 │
│ COLUMN id: 4, column_name: timestamp, result_type: DateTime, source_id: 5 │
│ JOIN TREE │
│ TABLE id: 5, alias: __table1, table_name: default.session_events │
│ SETTINGS allow_experimental_analyzer=1 │
└───────────────────────────────────────────────────────────────────────────────────────────┘
在两次执行之间，你可以看到别名和投影的解析。
计划器
计划器从查询树构建查询计划。查询树告诉我们针对特定查询要做什么，而查询计划告诉我们将如何做到这一点。计划过程还将进行额外的优化。你可以使用 EXPLAIN PLAN 或 EXPLAIN 查看查询计划（EXPLAIN 将执行 EXPLAIN PLAN）。
EXPLAIN PLAN WITH
(
SELECT count(*)
FROM session_events
) AS total_rows
SELECT type, min(timestamp) AS minimum_date, max(timestamp) AS maximum_date, count(*) /total_rows * 100 AS percentage FROM session_events GROUP BY type
┌─explain──────────────────────────────────────────┐
│ Expression ((Projection + Before ORDER BY)) │
│ Aggregating │
│ Expression (Before GROUP BY) │
│ ReadFromMergeTree (default.session_events) │
└──────────────────────────────────────────────────┘
虽然这给我们提供了一些信息，但我们可以获得更多信息。例如，也许我们想知道我们需要创建的投影的列名。你可以在查询中添加头部：
EXPLAIN header = 1
WITH (
SELECT count(*)
FROM session_events
) AS total_rows
SELECT
type,
min(timestamp) AS minimum_date,
max(timestamp) AS maximum_date,
(count(*) / total_rows) * 100 AS percentage
FROM session_events
GROUP BY type
┌─explain──────────────────────────────────────────┐
│ Expression ((Projection + Before ORDER BY)) │
│ Header: type String │
│ minimum_date DateTime │
│ maximum_date DateTime │
│ percentage Nullable(Float64) │
│ Aggregating │
│ Header: type String │
│ min(timestamp) DateTime │
│ max(timestamp) DateTime │
│ count() UInt64 │
│ Expression (Before GROUP BY) │
│ Header: timestamp DateTime │
│ type String │
│ ReadFromMergeTree (default.session_events) │
│ Header: timestamp DateTime │
│ type String │
└──────────────────────────────────────────────────┘
现在你知道需要为最后的投影创建的列名（minimum_date、maximum_date 和 percentage），但你可能也想知道所有需要执行操作的详细信息。你可以通过设置 actions=1 来做到这一点。
EXPLAIN actions = 1
WITH (
SELECT count(*)
FROM session_events
) AS total_rows
SELECT
type,
min(timestamp) AS minimum_date,
max(timestamp) AS maximum_date,
(count(*) / total_rows) * 100 AS percentage
FROM session_events
GROUP BY type
┌─explain────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│ Expression ((Projection + Before ORDER BY)) │
│ Actions: INPUT :: 0 -> type String : 0 │
│ INPUT : 1 -> min(timestamp) DateTime : 1 │
│ INPUT : 2 -> max(timestamp) DateTime : 2 │
│ INPUT : 3 -> count() UInt64 : 3 │
│ COLUMN Const(Nullable(UInt64)) -> total_rows Nullable(UInt64) : 4 │
│ COLUMN Const(UInt8) -> 100 UInt8 : 5 │
│ ALIAS min(timestamp) :: 1 -> minimum_date DateTime : 6 │
│ ALIAS max(timestamp) :: 2 -> maximum_date DateTime : 1 │
│ FUNCTION divide(count() :: 3, total_rows :: 4) -> divide(count(), total_rows) Nullable(Float64) : 2 │
│ FUNCTION multiply(divide(count(), total_rows) :: 2, 100 :: 5) -> multiply(divide(count(), total_rows), 100) Nullable(Float64) : 4 │
│ ALIAS multiply(divide(count(), total_rows), 100) :: 4 -> percentage Nullable(Float64) : 5 │
│ Positions: 0 6 1 5 │
│ Aggregating │
│ Keys: type │
│ Aggregates: │
│ min(timestamp) │
│ Function: min(DateTime) → DateTime │
│ Arguments: timestamp │
│ max(timestamp) │
│ Function: max(DateTime) → DateTime │
│ Arguments: timestamp │
│ count() │
│ Function: count() → UInt64 │
│ Arguments: none │
│ Skip merging: 0 │
│ Expression (Before GROUP BY) │
│ Actions: INPUT :: 0 -> timestamp DateTime : 0 │
│ INPUT :: 1 -> type String : 1 │
│ Positions: 0 1 │
│ ReadFromMergeTree (default.session_events) │
│ ReadType: Default │
│ Parts: 1 │
│ Granules: 1 │
└────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┘
你现在可以看到所有使用的输入、函数、别名和数据类型。你可以在这里看到规划者将应用的一些优化。
查询管道
查询管道是从查询计划生成的。查询管道与查询计划非常相似，不同之处在于它不是树而是图。它突出了 ClickHouse 将如何执行查询以及将使用哪些资源。分析查询管道对于查看输入/输出方面的瓶颈非常有用。让我们用之前的查询看一下查询管道执行：
EXPLAIN PIPELINE
WITH (
SELECT count(*)
FROM session_events
) AS total_rows
SELECT
type,
min(timestamp) AS minimum_date,
max(timestamp) AS maximum_date,
(count(*) / total_rows) * 100 AS percentage
FROM session_events
GROUP BY type;
┌─explain────────────────────────────────────────────────────────────────────┐
│ (Expression) │
│ ExpressionTransform × 2 │
│ (Aggregating) │
│ Resize 1 → 2 │
│ AggregatingTransform │
│ (Expression) │
│ ExpressionTransform │
│ (ReadFromMergeTree) │
│ MergeTreeSelect(pool: PrefetchedReadPool, algorithm: Thread) 0 → 1 │
└────────────────────────────────────────────────────────────────────────────┘
括号内是查询计划步骤，旁边是处理器。这是非常好的信息，但由于这是一个图，最好将其可视化。我们有一个设置 graph 可以设置为 1，并指定输出格式为 TSV：
EXPLAIN PIPELINE graph=1 WITH
(
SELECT count(*)
FROM session_events
) AS total_rows
SELECT type, min(timestamp) AS minimum_date, max(timestamp) AS maximum_date, count(*) /total_rows * 100 AS percentage FROM session_events GROUP BY type FORMAT TSV;
digraph
{
rankdir="LR";
{ node [shape = rect]
subgraph cluster_0 {
label ="Expression";
style=filled;
color=lightgrey;
node [style=filled,color=white];
{ rank = same;
n5 [label="ExpressionTransform × 2"];
}
}
subgraph cluster_1 {
label ="Aggregating";
style=filled;
color=lightgrey;
node [style=filled,color=white];
{ rank = same;
n3 [label="AggregatingTransform"];
n4 [label="Resize"];
}
}
subgraph cluster_2 {
label ="Expression";
style=filled;
color=lightgrey;
node [style=filled,color=white];
{ rank = same;
n2 [label="ExpressionTransform"];
}
}
subgraph cluster_3 {
label ="ReadFromMergeTree";
style=filled;
color=lightgrey;
node [style=filled,color=white];
{ rank = same;
n1 [label="MergeTreeSelect(pool: PrefetchedReadPool, algorithm: Thread)"];
}
}
}
n3 -> n4 [label=""];
n4 -> n5 [label="× 2"];
n2 -> n3 [label=""];
n1 -> n2 [label=""];
}
然后你可以复制这个输出并粘贴到这里，这将生成以下图：
一个白色矩形对应于一个管道节点，灰色矩形对应于查询计划步骤，后面跟着数字的 x 对应于正在使用的输入/输出数量。如果你不想以紧凑形式查看它们，你可以始终添加 compact=0：
EXPLAIN PIPELINE graph = 1, compact = 0
WITH (
SELECT count(*)
FROM session_events
) AS total_rows
SELECT
type,
min(timestamp) AS minimum_date,
max(timestamp) AS maximum_date,
(count(*) / total_rows) * 100 AS percentage
FROM session_events
GROUP BY type
FORMAT TSV
digraph
{
rankdir="LR";
{ node [shape = rect]
n0[label="MergeTreeSelect(pool: PrefetchedReadPool, algorithm: Thread)"];
n1[label="ExpressionTransform"];
n2[label="AggregatingTransform"];
n3[label="Resize"];
n4[label="ExpressionTransform"];
n5[label="ExpressionTransform"];
}
n0 -> n1;
n1 -> n2;
n2 -> n3;
n3 -> n4;
n3 -> n5;
}
为什么 ClickHouse 不使用多线程从表中读取数据？让我们尝试在我们的表中添加更多数据：
INSERT INTO session_events SELECT * FROM generateRandom('clientId UUID,
sessionId UUID,
pageId UUID,
timestamp DateTime,
type Enum(\'type1\', \'type2\')', 1, 10, 2) LIMIT 1000000;
现在让我们再次运行 EXPLAIN 查询：
EXPLAIN PIPELINE graph = 1, compact = 0
WITH (
SELECT count(*)
FROM session_events
) AS total_rows
SELECT
type,
min(timestamp) AS minimum_date,
max(timestamp) AS maximum_date,
(count(*) / total_rows) * 100 AS percentage
FROM session_events
GROUP BY type
FORMAT TSV
digraph
{
rankdir="LR";
{ node [shape = rect]
n0[label="MergeTreeSelect(pool: PrefetchedReadPool, algorithm: Thread)"];
n1[label="MergeTreeSelect(pool: PrefetchedReadPool, algorithm: Thread)"];
n2[label="ExpressionTransform"];
n3[label="ExpressionTransform"];
n4[label="StrictResize"];
n5[label="AggregatingTransform"];
n6[label="AggregatingTransform"];
n7[label="Resize"];
n8[label="ExpressionTransform"];
n9[label="ExpressionTransform"];
}
n0 -> n2;
n1 -> n3;
n2 -> n4;
n3 -> n4;
n4 -> n5;
n4 -> n6;
n5 -> n7;
n6 -> n7;
n7 -> n8;
n7 -> n9;
}
因此，执行器决定不并行化操作，因为数据量不足。通过添加更多行，执行器随后决定使用多线程，如图所示。
执行器
最后，查询执行的最后一步由执行器完成。它将接收查询管道并执行它。根据你在执行 SELECT、INSERT 或 INSERT SELECT 时的不同，执行器有不同的类型。
