SQLベースのビジュアライゼーション

ClickStack は、生のSQLクエリに基づくビジュアライゼーションをサポートします。これにより、ダッシュボードレベルの時間範囲、フィルタリング、チャート描画と連携しながら、クエリロジックを完全に制御できます。

SQLベースのビジュアライゼーションは、組み込みの Chart Explorer では対応できないことを行う必要がある場合に役立ちます。たとえば、テーブルを結合したり、チャートビルダーでサポートされていない複雑な集計を構築したりする場合です。

SQL ベースのビジュアライゼーションの作成

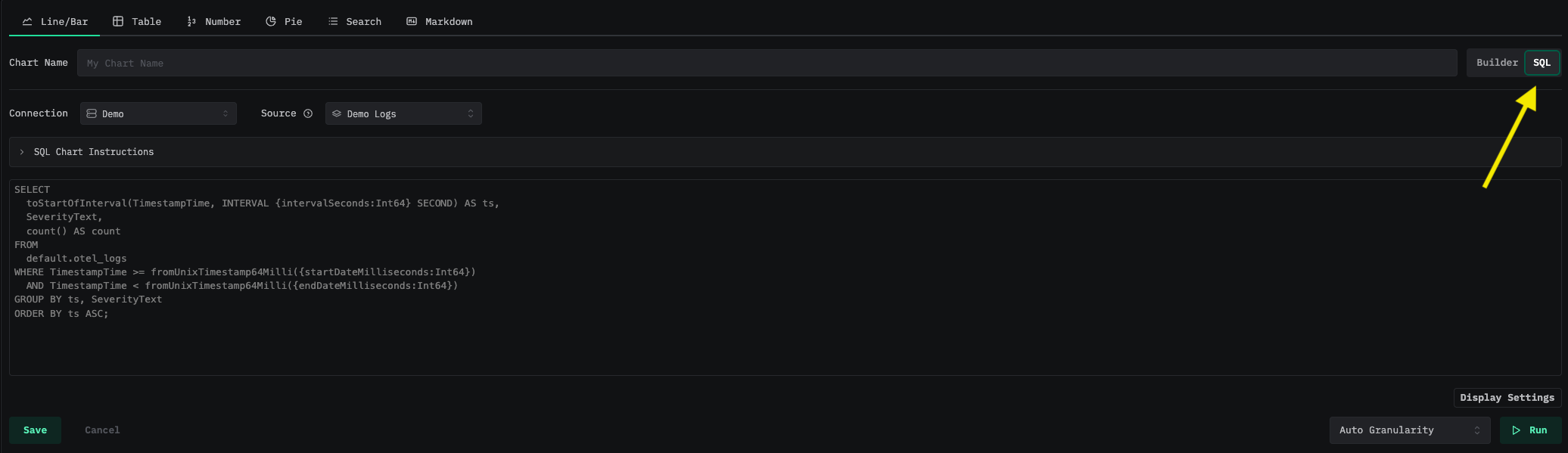

SQL ベースのビジュアライゼーションを作成するには、ダッシュボードのタイルエディタを開き、SQL タブを選択します。

ここからは、次の手順を実行します。

クエリの実行先となる ClickHouse 接続 を選択します。
必要に応じて ソース を選択します。これにより、$__filters マクロを介してダッシュボードレベルのフィルタリングをチャートに適用できるようになります。
エディタで SQL クエリを記述し、クエリパラメータとマクロを使用して、ダッシュボードの時間範囲やフィルタリングと連携させます。
play ボタンをクリックして結果をプレビューし、Save をクリックします。

クエリパラメータ

クエリパラメータを使用すると、SQL でダッシュボードの現在の時間範囲と粒度を参照できます。ClickHouse のパラメータ化クエリ構文 {paramName:Type} を使用します。

使用可能なパラメータ

使用可能なパラメータは、チャートの種類によって異なります。

折れ線チャートおよび積み上げ棒チャート:

パラメータ	型	説明
`{startDateMilliseconds:Int64}`	Int64	ダッシュボードの日付範囲の開始時刻 (エポックからのミリ秒)
`{endDateMilliseconds:Int64}`	Int64	ダッシュボードの日付範囲の終了時刻 (エポックからのミリ秒)
`{intervalSeconds:Int64}`	Int64	時間バケットのサイズ (粒度に基づく、秒単位)
`{intervalMilliseconds:Int64}`	Int64	時間バケットのサイズ (粒度に基づく、ミリ秒単位)

テーブル、円グラフ、および数値チャート:

パラメータ	型	説明
`{startDateMilliseconds:Int64}`	Int64	ダッシュボードの日付範囲の開始時刻 (エポックからのミリ秒)
`{endDateMilliseconds:Int64}`	Int64	ダッシュボードの日付範囲の終了時刻 (エポックからのミリ秒)

マクロ

マクロは、よく使われる ClickHouse SQL の式に展開されるショートカットです。$__ プレフィックスが付き、クエリが ClickHouse に送信される前に置き換えられます。

時間境界マクロ

これらのマクロは、ダッシュボードの開始時刻または終了時刻を表す ClickHouse 式を返します。引数はありません。

Macro	Expands to	カラム型
`$__fromTime`	`toDateTime(fromUnixTimestamp64Milli({startDateMilliseconds:Int64}))`	DateTime
`$__toTime`	`toDateTime(fromUnixTimestamp64Milli({endDateMilliseconds:Int64}))`	DateTime
`$__fromTime_ms`	`fromUnixTimestamp64Milli({startDateMilliseconds:Int64})`	DateTime64
`$__toTime_ms`	`fromUnixTimestamp64Milli({endDateMilliseconds:Int64})`	DateTime64
`$__interval_s`	`{intervalSeconds:Int64}`	Int64

時間フィルタマクロ

これらのマクロは、カラムをダッシュボードの時間範囲でフィルタリングする WHERE 句のフラグメントを生成します。

Macro	説明
`$__timeFilter(column)`	`DateTime` カラムをダッシュボードの範囲でフィルタリングします
`$__timeFilter_ms(column)`	`DateTime64` (ミリ秒) カラムをダッシュボードの範囲でフィルタリングします
`$__dateFilter(column)`	`Date` カラムをダッシュボードの範囲でフィルタリングします
`$__dateTimeFilter(dateCol, timeCol)`	個別の `Date` カラムと `DateTime` カラムを使用してフィルタリングします
`$__dt(dateCol, timeCol)`	`$__dateTimeFilter` のエイリアス

$__timeFilter(TimestampTime) の展開例:

TimestampTime >= toDateTime(fromUnixTimestamp64Milli({startDateMilliseconds:Int64}))
AND TimestampTime <= toDateTime(fromUnixTimestamp64Milli({endDateMilliseconds:Int64}))

時間間隔マクロ

これらのマクロは、タイムスタンプのカラムをダッシュボードの粒度に対応する時間間隔にまとめます。通常、時系列チャートで SELECT 句および GROUP BY 句に使用されます。これらは、Line および Stacked-bar のビジュアライゼーションでのみ利用できます。

Macro	説明
`$__timeInterval(column)`	`DateTime` カラムを `intervalSeconds` 間隔にまとめます
`$__timeInterval_ms(column)`	`DateTime64` カラムを `intervalMilliseconds` 間隔にまとめます

$__timeInterval(TimestampTime) の展開例:

toStartOfInterval(toDateTime(TimestampTime), INTERVAL {intervalSeconds:Int64} second)

ダッシュボードフィルタマクロ

Macro	説明
`$__filters`	ダッシュボードレベルのフィルタリング条件に置き換えられます (ソースを選択している必要があります)

グラフで ソース が選択され、ダッシュボードのフィルタリングがアクティブな場合、$__filters は対応する SQL の WHERE 条件に展開されます。ソースが選択されていない場合、またはフィルタリングが適用されていない場合は、(1=1) に展開されるため、WHERE 句に含めても常に安全です。

クエリ結果がどのようにプロットされるか

ClickStack は、カラムの型に基づいて、結果のカラムをチャート要素に自動的にマッピングします。マッピングルールは、チャートの種類によって異なります。

折れ線チャートと積み上げ棒チャート

ロール	Column type	Description
タイムスタンプ	最初の `Date` または `DateTime` カラム	x 軸として使用されます。
系列値	すべての数値カラム	各数値カラムは個別の系列としてプロットされます。通常、これらは集計値です。
グループ名	文字列、Map、または Array カラム	任意です。グループ値が異なる行は、それぞれ別の系列としてプロットされます。

円チャート

ロール	カラム型	説明
スライス値	最初の数値カラム	各スライスの大きさを決定します。
スライスラベル	文字列、Map、または Array カラム	任意です。一意の値ごとにスライスラベルになります。

数値チャート

ロール	カラム型	説明
Number	最初の数値カラム	最初の数値カラムの最初の行にある値が表示されます。

テーブルチャート

結果のすべてのカラムが、そのままテーブルのカラムとして表示されます。

例

必要なシステムテーブルへのアクセス

play-clickstack.clickhouse.com で以下の例を実行する場合は、otel_v2.otel_logs または otel_v2.otel_traces を指定する必要があります。

折れ線チャート — サービス別のログ件数の推移

このクエリは、ダッシュボードの粒度に一致する時間間隔で集計し、サービスごとのログイベント数をカウントします。

SELECT
  toStartOfInterval(TimestampTime, INTERVAL {intervalSeconds:Int64} second) AS ts,
  ServiceName,
  count() AS count
FROM otel_logs
WHERE TimestampTime >= fromUnixTimestamp64Milli({startDateMilliseconds:Int64})
  AND TimestampTime < fromUnixTimestamp64Milli({endDateMilliseconds:Int64})
  AND $__filters
GROUP BY ServiceName, ts
ORDER BY ts ASC

ts (DateTime) は、x 軸のタイムスタンプとして使用されます。
count (数値) は、系列の値としてプロットされます。
ServiceName (文字列) は、サービスごとに別々の線を作成します。

折れ線チャート — マクロを使用

簡潔にするため、マクロを使用して記述した同じクエリ:

SELECT
  $__timeInterval(TimestampTime) AS ts,
  ServiceName,
  count() AS count
FROM otel_logs
WHERE $__timeFilter(TimestampTime)
  AND $__filters
GROUP BY ServiceName, ts
ORDER BY ts ASC

積み上げ棒チャート — 重大度別エラー数

SELECT
  $__timeInterval(TimestampTime) AS ts,
  lower(SeverityText),
  count() AS count
FROM otel_logs
WHERE $__timeFilter(TimestampTime)
  AND lower(SeverityText) IN ('error', 'warn')
  AND $__filters
GROUP BY SeverityText, ts
ORDER BY ts ASC

テーブルチャート — 最も遅いエンドポイント上位10件

SELECT
  SpanName AS endpoint,
  avg(Duration) / 1000 AS avg_duration_ms,
  count() AS request_count
FROM otel_traces
WHERE $__timeFilter(Timestamp)
  AND $__filters
GROUP BY SpanName
ORDER BY avg_duration_ms DESC
LIMIT 10

円チャート — サービス別のリクエスト分布

SELECT
  ServiceName,
  count() AS request_count
FROM otel_traces
WHERE $__timeFilter(Timestamp)
  AND $__filters
GROUP BY ServiceName

request_count (数値) は各スライスの大きさを決定します。
ServiceName (文字列) は各スライスのラベルになります。

数値チャート — エラーの総数

SELECT
  count() AS total_errors
FROM otel_logs
WHERE $__timeFilter(TimestampTime)
  AND SeverityText = 'error'
  AND $__filters

最初の行にある数値 total_errors が表示されます。

注意事項

SQL ベースのビジュアライゼーションは、readonly モードを有効にした状態で実行されます。許可されるのは SELECT クエリのみです。
SQL ベースのビジュアライゼーションでは、SQL クエリは必ず 1 つである必要があります。複数のクエリはサポートされていません。
SQL エディタでは、クエリパラメータとマクロの両方に対してオートコンプリート候補が表示されます。
SQL ベースのビジュアライゼーションにダッシュボードフィルタを適用するには、ソースを選択する必要があります。正確にフィルタリングするため、ソースはクエリ対象のテーブルと一致している必要があります。
